Lanmaster LAN-OFC-GYXTZW16S21
ВО кабель LAN-OFC-GYXTZW16S21, бронированный стал. лентой, GYXTZW, LSZH, универсальный, 16 х OS2
Купить по низким ценам Lanmaster LAN-OFC-GYXTZW16S21
Предназначен для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, в грунт, между зданиями и сооружениями, а также внутри зданий.

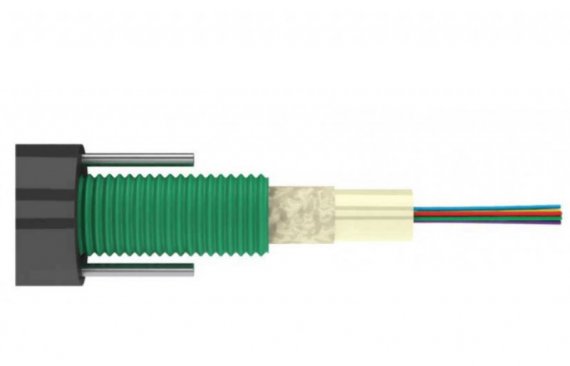

Кабель содержит оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. Поверх модуля накладывается броня из гофрированной стальной ленты и оболочка из полимерной композиции, не распространяющей горение, не содержащей галогенов с низким дымовыделением, стойкой к УФ-излучению. Свободное пространство под гофрированной лентой заполнено гидрофобным гелем. В оболочке кабеля диаметрально противоположно расположены две стальные проволоки, которые выполняют функции силовых элементов.
Массогабаритные характеристики
| Кол-во ОВ в кабеле | До 12 | До 16 | До 24 |
| Диаметр кабеля, мм | 8,3 | 8,5 | 8,8 |
| Вес кабеля, кг/км | 107,2 | 110,3 | 115 |
Параметры эксплуатации
| Рабочая температура | -50°С…+70°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С…+50°С |
| Минимальный радиус изгиба | не менее 15 диаметров кабеля |
| Срок службы | 25 лет |
Технические параметры кабелей
Оптические кабели стойки к указанным ниже воздействиям
| Вид воздействия | Нормируемое значение | Критерии оценки |
|---|---|---|
Растягивающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1) | 2,7 кН | Δα* ≤ 0,05 дБ отсутствие повреждений |
Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1) | 0,5 кН/см | |
Динамические изгибы (ГОСТ Р МЭК 794-1-93 метод Е6) | 20 циклов на угол ±90° | |
Осевые закручивания (ГОСТ Р МЭК 794-1-93 метод Е7) | 10 циклов на угол ± 360° на длине 4 м | |
| Удар (ГОСТ Р МЭК 794-1-93 метод Е4) | Энергия удара 10 Дж | |
Водонепроницаемость (IEC 60794-1-2 п.25 метод F5B) | длина образца: 3м Время: 24 часа | Отсутствие воды на конце отрезка |
Климатические воздействия Стойкость к повышенной и пониженной температуре (ГОСТ Р МЭК 794-1-93 метод F1) | - диапазон температур от минус 50°С до 70°С | |
| - 2 цикла | ||
| - время цикла ≥ 16 часов | ||
Климатические воздействия - атмосферные осадки (ГОСТ 20.57.406, метод 218-1) | - 2 часа | Отсутствуют трещины и иные повреждения |
- соляной туман (ГОСТ 20.57.406, метод 215-1) | - 2 суток | |
- роса, иней (ГОСТ 20.57.406, метод 206-1) | - 2 часа | |
- солнечное излучение (ГОСТ 20.57.406, метод 211-1) | - 5 суток | |
Каплепадение гидрофобного компаунда (IEC 60794-1-2 метод E14) | при 70 °С | |
Испытание напряжением (ГОСТ 2990-78) | Переменное напряжение 10кВ частотой 50Гц | |
| Импульсный ток растекания (К.25 МСЭ-Т) | - время 60 мкс - 105 кА | Δα* ≤ 0,05 дБ отсутствие повреждений |
* - прирост затухания оптического волокна в кабеле на нормированных длинах волн.
Применяемые оптические волокна
| SU | Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1) |
| S2 | Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
| S5 | Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655) |
| S7 | Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
| M1 | Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b) |
| M2 | Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1) |
| M3 | Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2) |
| M4 | Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3) |
